| 起源の場所: | 中国 |
| ブランド名: | TOPER |
| 証明: | CE |
| モデル番号: | DY1000 |
| 最小注文数量: | 1セット |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | 標準的な容器 |
| 受渡し時間: | 約30仕事日の後のあなたの支払を受け取るため |
| 支払条件: | L/C、T/T、D/A、D/P、ウェスタン・ユニオン |
| 供給の能力: | このベルト フィルター出版物のための1ヶ月あたりの10セット |
| フィルターベルト幅: | 1000mm | 容量: | 8-12m3/h |
|---|---|---|---|
| 乾燥ボリューム: | 150-300kg/h | 水分含有量: | 63-84.5％ |
| モーター出力: | 1.5kw | 参照次元: | 4250*1880*2100mm |
| 重さ: | 2920kg | 応用: | 革、紙、印刷、染色 |
| 給餌タイプ: | ポンプ送り | 操作の種類: | 連続的な自動働き |
| 放電式: | 自動 | 関数: | 脱水、濃厚化、集中 |

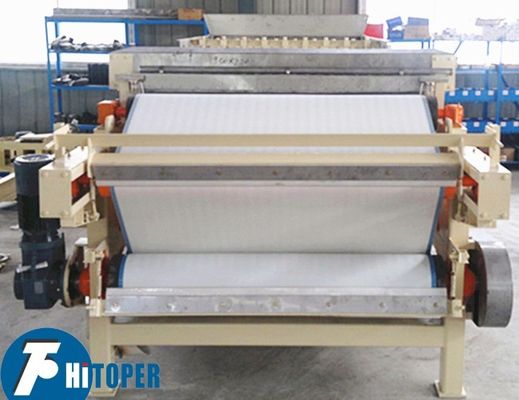

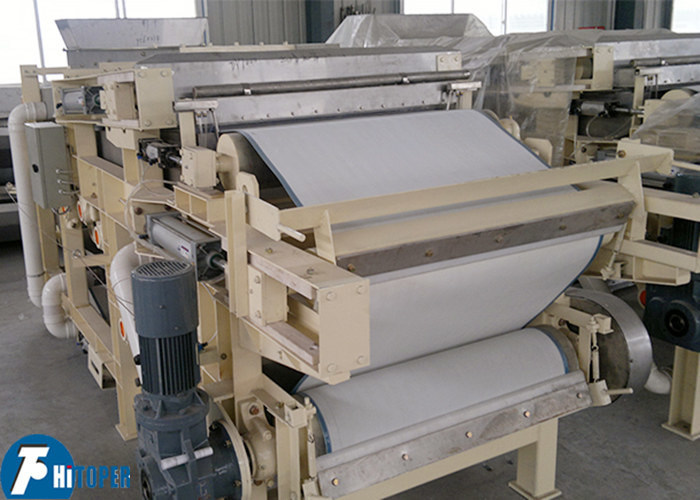

化学工業における廃水処理用 1000mm ベルト付き大容量ベルトフィルタープレス
DYベルトフィルタープレスは、駆動装置、スラッジ分配装置、ろ布ベルト、張力装置、自動調整装置、ろ布ベルト洗浄装置、泥スクレーパー、重力脱水、ウェッジ脱水、圧搾脱水、フレームなどで構成されています。
ろ過プロセスは、凝集処理後のスラッジがスラッジ分配装置に入り、重力脱水が行われます。これは、水平移動と小さな角度の上昇期間を伴う比較的長い期間です。次に、ろ過されたスラッジはろ布ベルトとともに移動し、重力下で遊離水が凝集材料から分離されます。スラッジから大部分の水が除去されるため、スラッジはほとんど流動性を失います。次にウェッジ脱水に入ります。ウェッジ脱水内の空間は小さいサイズから大きいサイズへと変化し、2つのろ布ベルトが合わさって、徐々に増加する圧搾圧力下で2つのベルト間のスラッジから水が頻繁に排出されます。この段階で、スラッジは次の圧搾脱水ステップの準備として流動性を失っています。
圧搾ローラーの直径は小さいサイズから大きいサイズへと順序付けられますが、スラッジにかかる圧力は徐々に増加します。スラッジは圧搾され、複数のS字型の圧搾ローラーを通してプラズマカットされ、飽和水がスラッジから脱水され、スラッジの脱水プロセスが完了します。ろ布ベルトが排出装置を通過すると、泥ケーキはスクレーパーによってろ布ベルトから掻き取られます。上下のろ布ベルトは洗浄され、重力脱水に戻り、次のスラッジ脱水サイクルを完了します。
部品構成:
1. フレーム
2. スラリー分配装置
3. 液受け上部トレイ
4. 脱水ローラーシステム
5. 圧搾ローラーシステム
6. 張力装置
7. 液受け中間トレイ
8. 洗浄装置
9. 上部調整ローラー
10. 上部フィルターベルト
11. 上部スクレーパー
12. 下部スクレーパー
13. 駆動装置
14. 下部フィルターベルト
15. 下部調整ローラー
16. 液受け下部トレイ
注記:
1. 機械はスムーズに作動し、振動衝撃はありません
2. ベイジ負荷は機械重量の1.6倍です。コンクリート表面層の厚さ、コンクリート基礎の鉄筋セットはユーザーが決定します。
3. コンベアベルトに近い側を除き、他の3辺は機械から約1m離れています。
4. 集水タンクの作成は水を収集するためであり、ユーザーが決定します
5. 単位はmmです。
ベルトフィルタープレス技術パラメータ:
|
タイプ |
DY750 | DY1000 | DY1500 | DY2000 | DY2500 | DY3000 | ||
| フィルター幅(mm) | 750 | 1000 | 1500 | 2000 | 2500 | 3000 | ||
|
処理能力 入口濃度 (SS 1.5~2.5%) |
6～9 | 8～12 | 12～18 | 16～24 | 20～30 | 28～38 | ||
| 乾燥体積(kg/hr) | 110～225 | 150～300 | 225～450 | 300～600 | 375～750 | 420～950 | ||
| 水分含有量(%) | 63～84.5 | 63～84.5 | 63～84.5 | 63～84.5 | 63～84.5 | 63～84.5 | ||
| モーター出力(HP) | 1.5 | 1.5 | 1.5 | 2.2 | 2.2 | 2.2 | ||
|
参考寸法 (mm) |
L | 4250 | 4250 | 4250 | 4250 | 4250 | 4250 | |
| W | 1630 | 1880 | 2380 | 2920 | 3420 | 3920 | ||
| H | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | ||
| 重量(kg) | 2570 | 2920 | 3590 | 4490 | 5520 | 6220 | ||
