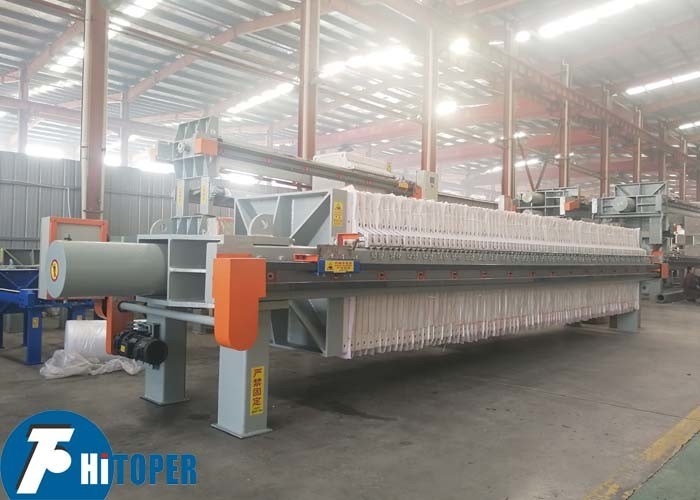

工業用脱水の多様なニーズに対応する手動機械式および油圧式プレス システムを備えたチャンバー フィルター プレス

ユーザーフレンドリーなデザインの石材産業における高圧スラリー脱水用の PP プレートチャンバーフィルタープレス

フィルタープレスはバッチ操作で、圧力濾過を使用して液体と固体を分離する、0.1m3 ～ 20m3 の範囲の固定容積の装置です。スラリーはフィルタープレスにポンプで送られ、加圧下で脱水されます。フィルタープレスは、鉱業、冶金、ガソリン、化学、医療、染色、製紙、食品、アルコール、繊維生産など、さまざまな産業や用途で固液分離や廃水処理に使用できます。

フィルタープレスの主なコンポーネント:

フィルタープレスは、フレーム、フィルタープレート、プレスシステム（手動、機械、油圧などのタイプ）および電気制御システムで構成されています。フレーム部はプレス装置やフィルタープレートを支持する役割を果たし、ベース、プレスプレート、スラストプレート、メインビームで構成されます。圧縮板と推力板の間のメインビーム上に濾板が設置され、濾板の中央に濾布などの濾材が設置されます。

フレーム: スチールフレームはフィルタープレートのクランプ装置として機能します。

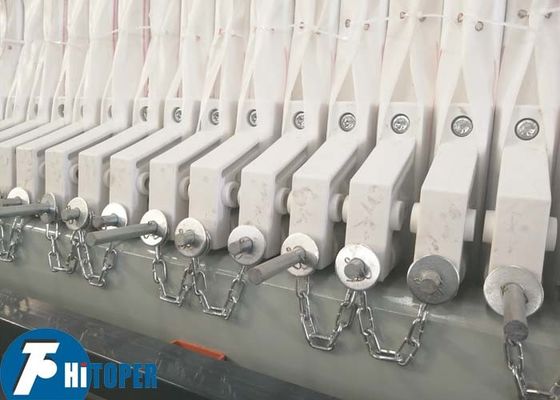

フィルター プレート: フィルター プレート間のチャンバー内にフィルター ケーキが形成されます。

濾布：濾板の両面に取り付ける布フィルターです。固形物が布の上に蓄積してフィルターケーキを形成し、液体と固形物を分離します。

チャンバーフィルタープレスの動作原理:

1. スラリーがフィルタープレスにポンプで送られます。固体は、供給 (充填) サイクル中に濾布上に均一に分散されます。

2. 固体が濾布上に蓄積し始め、その後の粒子を捕捉して濾過ケーキを形成します。フィルターケーキは固体/液体分離のためのデプスフィルターとして機能します。濾液はコーナーポートを通ってプレートから出てマニホールドに入ります。

3. マニホールド内の正しいバルブが開くと、濾液が濾液出口を通ってプレスから排出されます。フィルタープレスフィードポンプが圧力を高めると、フィルターケーキで完全に満たされるまでチャンバー内に固形物が蓄積します。

4. チャンバーが満杯になると、充填サイクルが完了し、フィルター プレスを空にする準備が整います。

この自動チャンバーフィルタープレスには、以下の自動装置が選択可能です。

1. 濾布自動静脈瘤：スラリーの粘度が高く、ケーキが自動的に落ちにくい場合、当社が設計した布静脈瘤システムは、濾布の角度をV字型に変えることができ、同時に布に接続されているスプリングが振動し、ケーキが落ちます。

2. 自動爆弾ドア: フィルタープレスのろ過中、フィルタープレートの間に滴下が発生する可能性があります。その場合、爆弾ドアが漏れを収集し、作業現場の汚染を回避しますが、フィルタープレスの下のケーキ水分の増加も回避します。

3.自動布洗浄システム：高圧ウォーターポンプに接続されており、フィルタープレスが動作を停止したとき、または必要なときに布を洗浄して滑らかにすることで、濾過速度を回復し、使用寿命を延ばします。

4. ベルトコンベア: フィルタープレスの下に配置され、フィルターケーキを一緒にフィルタープレスの片側に送ります。これにより、さらなる取り扱いが容易になります。

5. 汚泥貯蔵バケット。濾過後、フィルターケーキを対応するスラッジ保管バケットに降ろすことができるため、出荷に集中しやすくなります。

当社のフィルタープレスの技術パラメータ。
