| 起源の場所: | 中国 |
| ブランド名: | TOPER |
| 証明: | CE |
| モデル番号: | DNY500 |
| 最小注文数量: | 1 セット |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | 標準的な容器 |
| 受渡し時間: | 約30仕事日はの後のあなたの支払を受け取ります |
| 支払条件: | L/C、T/T、D/A、D/P、ウェスタン・ユニオン |
| 供給の能力: | このベルト フィルター出版物のための1ヶ月あたりの10セット |
| フィルターベルト幅: | 500mm | 容量: | 3-5.2m3/h |
|---|---|---|---|
| 乾燥ボリューム: | 45-78kg/h | 水分含有量: | 63-84.5％ |
| モーター出力: | 0.75KW | 参考寸法: | 2600*1050*2175mm |
| 重さ: | 830kg | 応用: | 、都市廃水pinting、染まる、化学薬品 |
| 関数: | 脱水、濃厚化、集中 | 主な材質: | ステンレス鋼 |
| 操作の種類: | 連続的な自動働き | 状態: | 新しい |
| 電圧: | 380V/220V/400-450V/カスタマイズされた | ||
| ハイライト: | 産業フィルター出版物,フィルター出版物の単位 |
||

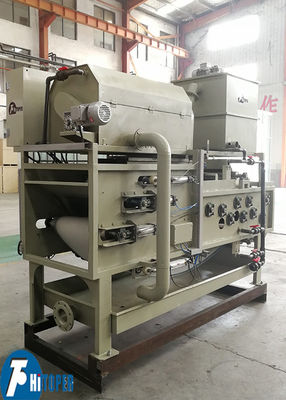

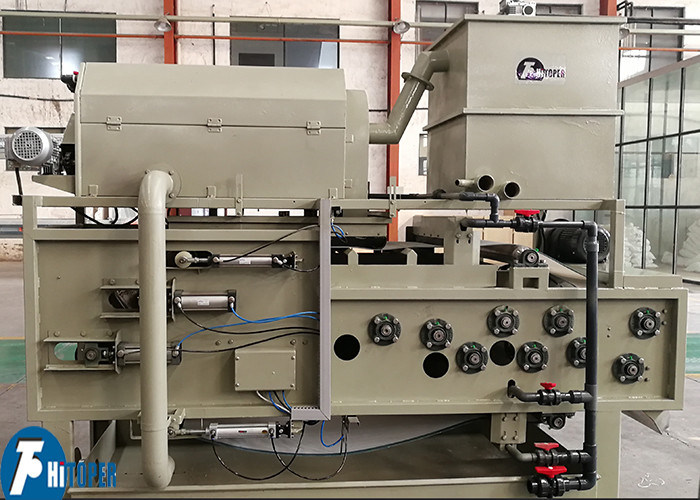

新型帯フィルタープレス 印刷および染料産業におけるスランプ脱水
ベルトフィルタープレスの導入
導入された先進技術に基づいて,DNYベルトフィルタープレスは,DYベルトフィルタープレスのベースで開発および設計されています.DNYベルトフィルタープレスは,化学業界で広く使用されている理想的なスランプ脱水装置です,石炭,紙製造,食品スタッフ,都市下水道および他の産業.それはまた,液体固体分離機として使用することができます.それは,高効率の特徴があります.良質な脱水効果と低消費量この種のDNYベルトフィルタープレスを使えば,集中池の必要性がなく,投資と床面積を節約できます.
折りたたみ の 仕組み
折りたたみ の 仕組み
濃縮されたスラムと一定量のフラクルラントを静的および動的ミキサーで完全に混ぜた後,粘土中の小さな固体粒子は,大きなフラクルント質量に集積されます.泥を重力集中脱水フィルターベルトに運びます.そして自由水は重力によって分離され,流動しない状態で泥を形成しますそして,上下の網状帯の間に固定され,クイン状のプレスプレスゾーンと低圧ゾーンを通ります.ゾーンと高圧ゾーンは,泥と水の最大程度の分離を達成するために,小さなから大きな圧迫力と切断力の作用の下で徐々に圧縮されます.フィルターケーキが放出されます
1化学処理前 脱水
泥の脱水性を改善し,フィルターケーキの特性を改善し,材料の透気性を高めるために,泥の化学処理が必要です.この機械は,化学物質の配分とフロッキュレーションを達成するためにユニークな"水フロッキュレーション粒子のミキサー"デバイスを使用機能,この方法は,良いフロッキュレーション効果を持っているだけでなく,多くの化学物質,低運用コストと明らかな経済的利点も節約します.
2重力濃度脱水セクション
流出バケツを通ってスラッドを均等に網状帯に入力します.スラッドはフィルターベルトと共に進みます.自由な水は,自重の下,フィルターベルトを通って水を受け取るタンクに流れます重力脱水は,高度に濃縮された部分とも言えます.介質中の自由水は,泥の流動性を低下させ,さらなる挤出のために準備します.
3プレプレッシャーの脱水部分
重力による脱水後,泥の流動性はほぼ完全に失われます.ベルトフィルタープレスが前進するにつれて,上部と下部フィルターベルトの間の距離は徐々に減少します.材料は軽い圧力を受けるようになりますフィルターベルトが走るにつれて,圧力は徐々に増加します. クインの形のゾーンの役割は重力による脱水時間を延長し,フロークの圧縮安定性を高めることです.圧力ゾーンに入る準備を.
4圧縮ロールの高圧脱水部分
材料がクインゾーンを離れると 圧力ゾーンに入ります このゾーンで圧縮されますベルト走行方向に沿った圧力は,圧縮ロールの直径の減少とともに増加圧縮された材料の容量は縮小し,隙間にある自由な水は圧縮されます.この時点でフィルターケーキは基本的に形成されます.フィルターケーキの水の含有量は,圧力の終わりに高圧領域に継続した後,最小限に削減することができます.
適用する
この機械は,都市排水処理施設の排水処理プロセスにおける泥の脱水に適しています. 電気塗装,紙製,革,印刷,染料,メタルージー,化学,屠殺,食品,醸造,石炭洗浄,環境保護工学,環境管理と資源回収の理想的な機器です
ベルトフィルタープレスの技術パラメータ:
|
タイプ |
DNY750 | DNY1000 | DNY1500 | DNY2000 | DNY2500 | DNY3000 | ||
| フィルターの幅 (mm) | 750 | 1000 | 1500 | 2000 | 2500 | 3000 | ||
|
集中容量 (s.s.)1.5~2.5%) |
6・9 | 8・12 | 12・18 | 16・24 | 20・30 | 28・38 | ||
| 乾燥量 (kg/h) | 110 円225 | 150・300 | 225・450 | 300×600 | 375 円750 | 420950円 | ||
| 湿度 (%) | 63 円84セント5 | 63 円84セント5 | 63 円84セント5 | 63 円84セント5 | 63 円84セント5 | 63 円84セント5 | ||
| エンジンのパワー (HP) | 1.5 | 1.5 | 1.5 | 2.2 | 2.2 | 2.2 | ||
|
参照寸法 (mm) |
L について | 4250 | 4250 | 4250 | 4250 | 4250 | 4250 | |
| W | 1630 | 1880 | 2380 | 2920 | 3420 | 3920 | ||
| H | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | ||
| 体重 (kg) | 2570 | 2920 | 3590 | 4490 | 5520 | 6220 | ||
ベルトフィルタープレス 典型的スローリング使用:
