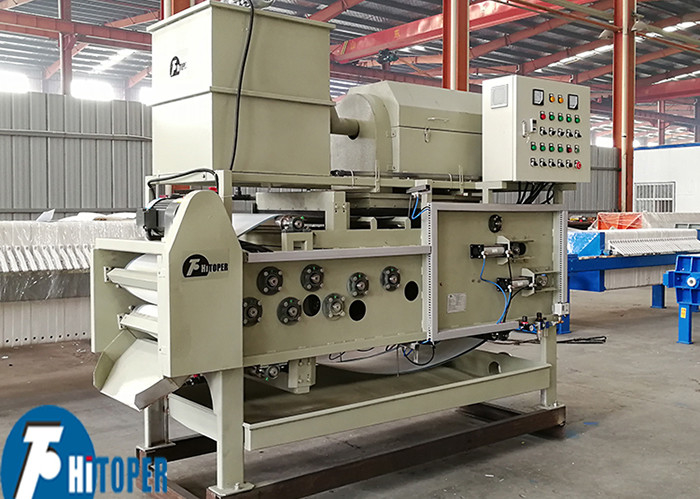

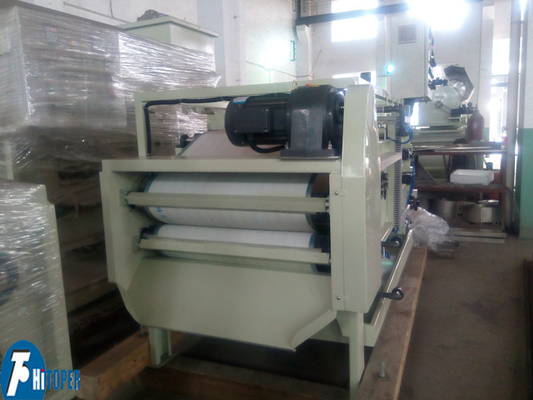

印刷・染料産業 500mm フィルターベルト幅のスラム脱水用ベルトフィルタープレス

全自動ベルトフィルタープレス 500mmフィルターベルト幅 スラッド脱水ベルトプレス

DYシリーズのベルトフィルタープレスは,新しいモデルの成功開発に基づいて,外国先端技術の導入を伴う国家研究機関です.都市廃棄水の処理に広く使用されています化学,石油精製,メタルージー,紙,革,食品,石炭洗浄,印刷,染料産業,泥水の脱水. 機械の連続動作,高度な自動化,エネルギー節約,高効率防水装置に適しています.

ベルトプレスフィルターは 主に駆動装置,フレーム,プレスロール,上部フィルターベルト,下部フィルターベルト,フィルターベルト緊張装置,フィルターベルト清掃装置で構成されています.放電装置空気制御システムと電気制御システム

1 フレーム: ベルトプレスフィルターフレームは,主にプレスロールシステムや他の部品を支えるために使用されます.

2 プレスロールシステム: 大型から小型の直径を持つロールで構成されています.スランプは上部と下部フィルターベルトによって保持されます.プレスロールを順序的に通過するとフィルターベルトの張力下では,小から大きな圧力梯子が形成され,水は徐々に除去されます.

3 重力帯の脱水装置: 主に重力帯の支架とホッパーから構成される. フロックル化した材料は重力帯の大量の水を除去し,流動性は低下する,余分な水分を抽出して脱水する条件を 作り出すのです

4 クイーン型ゾーン脱水装置: The wedge-shaped zone formed by the upper and lower filter belts exerts a pressing force on the clamped material and performs pre-pressure dehydration to meet the requirements for the liquid content and fluidity of the material in the squeeze dewatering section.

5 フィルタベルト: フィルタベルトプレスフィルタの主な構成要素である.泥の固体と液体相は上下に分離される.下部フィルタベルトはフィルタ媒体である.圧縮を回避するために上部と下部フィルターベルトが緊張している材料の水分を除去するために必要な圧力力を得るため,ローラー.

6 フィルターベルト調整装置: 実行部品で構成されています: 空気シリンダー,ロール信号反圧調整,および電気システム.フィルターベルトの偏差を調整する役割は,不均等なフィルターベルトの緊張などの様々な理由によって引き起こされるベルトプレスフィルターの連続性と安定性を確保する.

7. フィルターベルト清掃装置: 噴霧器,清浄水コンタクトボックス,清掃カバーで構成されています. フィルターベルトが歩いているとき,それは連続して清掃装置を通ります.シャワーから噴射される圧力水によって影響されます準備はいい

8フィルターベルトの張力装置:張力シリンダー,張力ローラー,同期メカニズムからなる.その役割はフィルターベルトを緊張し,脱水プレスの圧力を生産するために必要な緊張条件を提供することですこれは,空気圧システムの緊張シリンダーの空気圧を調整することによって達成できます.

9 放出装置: 放出の目的を達成するために,脱水したフィルターケーキとフィルターベルトを剥がすこと.

10 トランスミッション装置: モーター,減速器,ギアトランスミッションメカニズムなどで構成されています. フィルターベルトの走行のための電源です.プロセスの異なるベルト速度の要件を満たすために減速器の速度を調整することができます.

11 氣動システム:このシステムは主に電源 (ガス貯蔵タンク,モーター,空気ポンプなど),実行部品 (シリンダー),圧力リレーを含む気圧制御部品圧力流量と方向制御バルブ) 空気圧制御要素は,空気圧を制御します.空気圧駆動器が一定の推力と速度を持つことを確保するための流量と方向性フィルターベルトの緊張と調節を完了するための電源です.

部品の組成:

1フレーム

2. スラム分流装置

3. 液体受容器の上部トレイ

4脱水ロールシステム

5圧縮ロールシステム

6緊張装置

7液体受容器の中央トレイ

8洗濯機

9上部調整ロール

10上部フィルターベルト

11上部スクレイパー

12底を掻く

13運転装置

14下のフィルターベルト

15ローラー

16液体受容器の底盤

ベルトフィルタープレスの技術パラメータ:

ベルトフィルタープレス 典型的スローリング使用:
