手動油圧操作 ラボスケールフィルタープレス装置 固液分離用

手動油圧操作ラボスケールフィルタープレス装置（固液分離用）

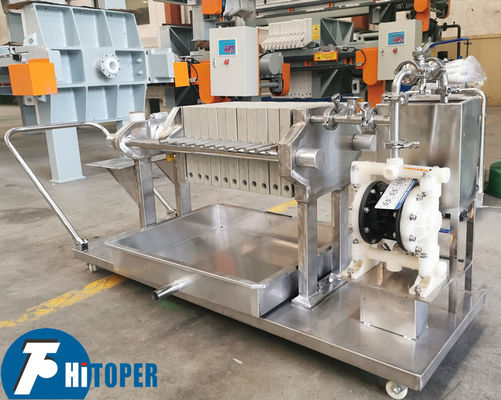

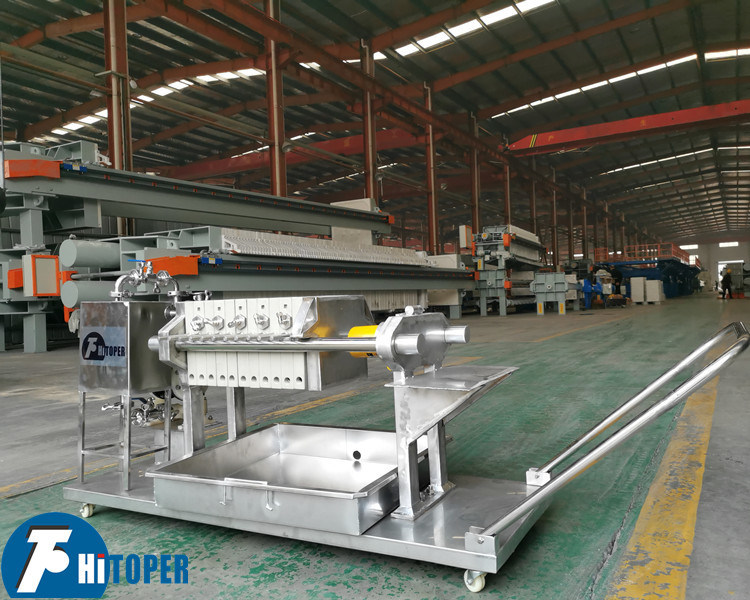

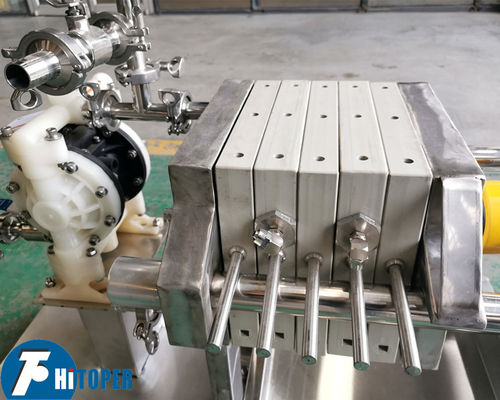

このラボ用メンブレンフィルタープレスシステムには、手動シリンダー、圧力計、油圧ジャッキ、ダイヤフラムポンプ、パイプ、バルブ、アクセサリートレイ、プラットフォームなどが含まれています。



この小型ラボ用メンブレンフィルタープレスシステムは、シンプルで、酸やアルカリに強く、耐腐食性があり、温度70度に対応しており、様々な材料でろ過-洗浄-ろ過が可能で、ラボおよびスケールアップ生産で必要なあらゆる種類のデータを取得するためのろ過装置です。ダイヤフラムプレスは、完全なろ過、固液分離の完了、ろ過された固体の低水分含有量、高効率という利点があり、最大液体排出率と最小固体材料水分含有量は、他のろ過装置の代替となります。





利点:



1. フィルター操作時間を短縮します。

2. 短時間でこのプロセスを完了し、生産効率を大幅に向上させます。

3. 操作の消費電力を節約します。後期ろ過では、流量が小さく、高圧です。

4. ダイヤフラムプレス機能により、短時間でこのプロセスを完了し、消費電力を節約します。

5. スラッジケーキの乾燥度を高め、スラッジケーキのレートを低減します。ダイヤフラムプレスは、静止ろ過終了後にフィルターケーキを二次プレスし、フィルターケーキの構造を再配置し、密度を増加させ、一部の水を置換します。

6. 強力な耐腐食性があり、ほぼすべての固液分離操作に適用可能です。

7. ダイヤフラムフィルタープレートは、耐疲労性、耐老化性、シーリング性能などを備えています。





Toper標準メンブレンフィルタープレス技術パラメータ:



タイプ	ろ過面積(m2)	フィルタープレートサイズ(mm)	フィルターケーキ厚さ (mm)	フィルターチャンバー 容量(L)	フィルタープレート枚数 (枚)	ろ過圧力 (Mpa)	モーター出力 (kw)	重量 (kg)	寸法 (長さ×幅×高さ) (mm)
XG30/870-30U	30	870×870	30	427	23	0.6	4.0	2680	3490×1250×1300
XG40/870-30U	40			534	29			3050	3880×1250×1300
XG50/870-30U	50			676	37			3465	4400×1250×1300
XG60/870-30U	60			818	45			4003	4920×1250×1300
XG70/870-30U	70			960	53			4584	5240×1250×1300
XG80/870-30U	80			1103	61			5082	5760×1250×1300
XG50/1000-30U	50	1000×1000		665	27	0.6	4.0	4352	4270×1500×1400
XG60/1000-30U	60			808	33			4480	4770×1500×1400
XG70/1000-30U	70			950	39			5263	5130×1500×1400
XG80/1000-30U	80			1093	45			5719	5560×1500×1400
XG100/1000-30U	100			1378	57			6555	6410×1500×1400
XG120/1000-30U	120			1663	69			7466	7260×1500×1400



タイプ	ろ過面積 (m2)	フィルタープレートサイズ(mm)	フィルターケーキ厚さ (mm)	フィルターチャンバー容量 (L)	フィルタープレート枚数 (枚)	ろ過圧力 (Mpa)	モーター出力 (kw)	重量 (kg)	寸法 (長さ×幅×高さ) (mm)
XGZY80/1250-35U	80	1250×1250	35	1364	29	0.6	4.0	10900	4830×1800×1600
XGZY100/1250-35U	100			1680	37			11750	5440×1800×1600
XGZY120/1250-35U	120			2092	45			12600	6060×1800×1600
XGZY150/1250-35U	150			2547	55			13620	6820×1800×1600
XGZY160/1250-35U	160			2729	59			14470	7130×1800×1600
XGZY200/1250-35U	200			3457	73			15320	8200×1800×1600
XGZY240/1250-35U	240			4093	89			16170	9420×1800×1600
XGZY250/1250-35U	250			4276	91			17020	9570×1800×1600
XGZY200/1500-35U	200	1500×1500		3922	49		7.5	26120	7140×2200×2000
XGZY250/1500-35U	250			4463	61			26930	7730×2200×2000
XGZY300/1500-35U	300			5274	73			28160	8720×2000×1820
XGZY350/1500-35U	350			6221	85			29600	10110×2000×1820
XGZY400/1500-35U	400			7032	99			31500	11260×2000×1820
XGZY450/1500-35U	450			7844	111			33400	12250×2000×1820
XGZY500/1500-35U	500			8791	123			33380	13240×2000×1820
XGZY600/2000-40U	600	2000×2000	40	12000	85			54164	13030×3520×2500
XGZY700/2000-40U	700			14000	99			58300	14390×3000×2500
XGZY800/2000-40U	800			16000	107			624460	15770×3000×2500
XGZY900/2000-40U	900			18000	127			66620	17150×3000×2500
XGZY1000/2000-40U	1000			20000	141			70780	18530×3000×2500





Toperについて:



1997年以来、フィルターおよび分離装置の分野で多くの革新と改善を行ってきました。お客様の要件に応じたフィルタープレスの設計を専門としており、フィルタープレスの納期は7日間（在庫がない場合）です。

中国のフィルタープレス業界の標準を制定し、参加しています。すべての製品はCE認証を取得しており、出荷前にテストされます。

中国のフィルタープレス分野で一級であり、250,000平方メートル以上の土地面積を持ち、継続的に発展しています。フィルタープレスのろ過面積は1平方メートルから500平方メートルまで幅広く、常に適切なタイプを選択できます。以下のすべての製品:

1. プログラム制御自動フィルタープレス

2. メンブレンフィルタープレス

3. 油圧圧縮フィルタープレス

4. 機械式圧縮フィルタープレス

5. ジャックフィルタープレス

6. 鋳鉄プレート＆フレーム/チャンバーフィルタープレス

7. ステンレス鋼プレート＆フレームフィルタープレス

8. 丸型プレートフィルタープレス

9. コットンケーキフィルタープレス

10. 段ボールフィルタープレス

11. DYベルトフィルタープレス

12. DYX高圧ベルトフィルタープレス

13. DNY回転ドラム濃縮/脱水ベルトフィルタープレス

14. トリプルベルト濃縮・脱水フィルタープレス

15. SS型三脚上部排出遠心分離機

16. SD型三脚・フィルターバッグホイスト排出遠心分離機

17. PD型フィルターバッグホイスト排出遠心分離機

18. 上部排出、三脚、クリーンシリーズSSB、SB遠心分離機

19. SX型手動トップ排出遠心分離機

20. PS型手動トップ排出遠心分離機

21. SGZ型自動スクレーパーボトム排出遠心分離機

22. PGZ型スクレーパーボトム排出遠心分離機

23. LWシリーズデカンター遠心分離機

24. チューブラー遠心分離機

25. マルチレイヤーステンレス鋼フレームフィルター

26. バッグフィルター

27. ケイソウ土フィルター

28. フィルタープレート

29. フィルタークロス

30. 真空ディスクフィルター





フィルタープレスの注文方法



1. 材料の特性、処理能力、固形分に応じて、XZ30/870-30U、xz100/1000-30Uなどの最適なフィルタープレスタイプを提供します。

2. 特定の要件とともに、適切なフロータイプ（オープンまたはクローズ）、洗浄可能または洗浄不可能なフィルタープレート、お住まいの国の適切な電圧を選択してください。

3. 供給ポンプは本体機に含まれていません。必要であれば、パートナー会社から購入するお手伝いができますのでお知らせください。
